 특징 |
|
|
|
|
|
|
- 은 함량 40~90wt% 고농도 잉크 |
| - 인쇄물의 두께 조절이 용이함 |
|
|
|
|
|
|
- 120℃ 이하 저온 소성 가능 |
| - 소성 시간 1분 이내 가능 |
| - 열 안정성이 낮은 PET film 적용 가능 |
|
|
|
|
|
|
- 비저항 : 3~5x10-6Ω㎝
(소성 조건 및 substrate에 따라
차이 있음) |
|
|
|
|
|
|
- 종이, PET, PI, Glass 등 적용 가능 |
| - 각 substrate에 적합한 처방 개발 |
|
| |
| TEM사진 |
| 평균입자크기 : 40nm |
 |
|
| |
| 전기적 특성 |
| |
|
| 특성 |
단위 |
결과 |
| 소성두께 |
㎛ |
1.3 |
| 표면저항 |
Ω |
3.1x10-2 |
| 고유저항 |
Ω㎝ |
3.9x10-6 |
|
| |
| 비저항 특성 |
| * 소성온도의 효과 : 소성시간과 온도에 의해 2.5~5 *10-6Ω㎝ |
 |
|
| |
| 소성후 단면 |
 |

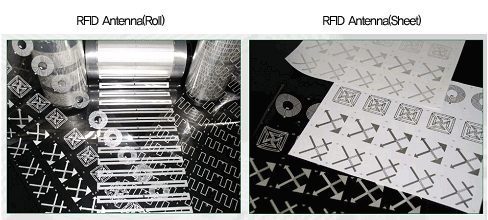

| RFID 적용사례 |
 |
| |
| SEM 사진 |
| |
|
| 방법 |
NPK 나노잉크 |
일반페이스트잉크 |
| 단면도 |
 |
 |
| 평면도 |
 |
 |
|
| |
| 성능비교 |
| |
|
| 방 법 |
구리에칭 |
은 페이스트
인쇄
|
NPK 은나노
인쇄 |
| 두께 (㎛) |
10.0 |
5.7 |
1.5 |
| 표면저항 (mΩ /ㅁ) |
1.7 |
130 |
21.9 |
| 고유저항 (μΩ㎝) |
1.7 |
74.1 |
3.3 |
| 고유저항 (MHz) |
906 |
898 |
902 |
| 안테나 효율 (%) |
82 |
44 |
74 |
| 유효거리 비율 (%) |
100 |
73 |
95 |
|
| ☞ These values may be changed by the antenna design and/or thickness |
